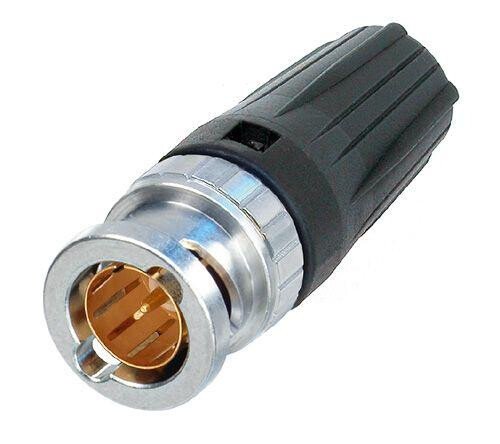

Neutrik BNC stik UHD til UHD1260 LSZH

Neutrik NNBLC75BVZ17


RearTWIST HD Large BNC-kabelstikket er designet til store kabeldiametre, som bruges på lange løb og høje datahastigheder (HD).

Som alle Neutrik BNC'er tilbyder den et ægte 75 Ω design og er perfekt egnet til HD-applikationer. Den patenterede bageste TWIST-støvle garanterer nem adgang selv i applikationer med høj tæthed.

Egnede kabler:
Belden 7731A (ANH), CAE HD16720LSZH, Draka 1.6/7.3AF, RG 11, Klotz V16/72, Canford SDV-HD, Nexans HF 75 1,6/7,2 02Y(ST)C(ST)H, Percon VK9 , Tesca Sphere

Crimp størrelse:
Pind: 1,8 mm
Skjold: 10,0 mm (hex)

Technical Information
Product
Title NBLC75BVZ17
Connection Type BNC 75 Ohm
Gender male
Electrical
Contact resistance <= 3 mOhm (inner)
Contact resistance <= 2 mOhm (outer)
Dielectric strength 1,5 kVdc
Impedance 75 Ohm
Insulation resistance > 5 GOhm
Rated voltage <50 V
VSWR <=1.050/>32 dB up to 1 GHz
<=1.065/>30 dB up to 2 GHz
<=1.100/>26 dB up to 3 Ghz
Mechanical
Cable O.D. 10.4 mm
Cable retention > 30 N (Center)
Crimp size 10.0 mm (HEX)
Crimp size (pin) 1.8 mm
Insertion force < 25 N
Lifetime > 1000 mating cycles
Wiresize
Locking device Bayonett
Cable anchoring Jacket crimping
Material
Contacts Brass (CuZn35Pb2), 0.2 µm AuCo (Center contact)
Insert PTFE
Shell Brass (CuZn39Pb3)
Shell plating Optalloy®
Environmental
Temperature range -30 °C to +85 °C
Contact crimpability Complies with IEC 60803 and IEC 60352-2

Information

Model:	Kabel stik
Variant:	Han stik
Farve:	Sort

• NE-NBLC75BVZ17_bnc-rear_twist-large.PDF
