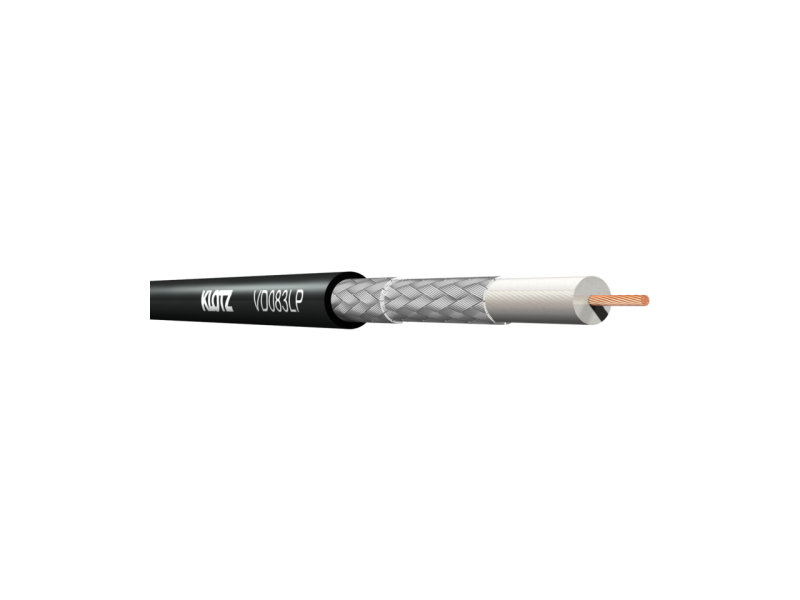

Klotz high-flex video kabel
HD-SDI high-flex videokabel med flertrådet inderleder
Meget tæt, dobbelt fortinnet kobberfletskærm
Egnet til mobil HD-SDI-anvendelse
Robust PUR-ydre kappe med diameter 6,1 mm
Neutrik BNC stik NBNC75BJP9X eller NBNC75BJP9
konstruktion
inderleder: flertrådet blank kobber, 19 x 0,16 mm
isolering: gasindsprøjtet skum-PE, Ø 3,7 mm
afskærmning: 2x fortinnet kobberflet, >95 % dækning
yderkappe: PUR
ydre diameter: 6,1 mm
mekaniske egenskaber
driftstemperatur: -40 °C / +70 °C
min. bøjeradius:
fast installation: 4 x udvendig diameter
fleksibel anvendelse: 8 x udvendig diameter
ingen farlige stoffer: iht. EU-direktiv RoHS 2011/65/EU af 08.06.2011
REACH-overensstemmelse: iht. REACH-forordning 1907/2006
CE-overensstemmelse: iht. EU-direktiv LVD 2014/35/EU
halogenfri: iht. IEC 60754-1
ikke-korrosiv: iht. IEC 60754-2
flammehæmmende: iht. IEC 60332-1-2
forbrændingsvarme: 0,18 kWh/m
elektriske egenskaber
karakteristisk impedans: 75 Ω
kapacitans: 54 pF/m
forkortningsfaktor: 81 %
jævnstrømsmodstand:
ydre leder: 7,6 Ω/km
skærmdæmpning: > 90 dB
nom. dæmpning [dB/100m]:
1 MHz: 0,9
5 MHz: 2,0
10 MHz: 2,8
71,5 MHz: 8,4
88,5 MHz: 9,4
100 MHz: 10,0
135 MHz: 11,7
180 MHz: 13,3
270 MHz: 16,5
360 MHz: 19,3
540 MHz: 23,7
750 MHz: 29,6
1000 MHz: 34,4
1500 MHz: 43,2
3000 MHz: 64,1
6000 MHz: 98,8
12000 MHz: 168,4
returdæmpning:
30 - 300 MHz: > 24 dB
300 - 1500 MHz: > 22 dB
1500 - 6000 MHz: > 15 dB
