Beskrivelse
Tascam ML-16D Analog Dante converter

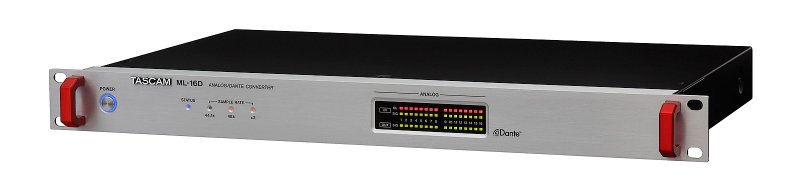

Tascam ML-16D er en kompakt, høj-kvalitets Analog-Dante-Analog converter designet til at transportere 16 eller 32 analoge audio-kanaler over Dante-netværk i begge retninger.
25-pin D-sub connector for at spare plads, kan anvendes sammen med Tascam breakout paneler; input og balanceret output, line-level analog audio signal.

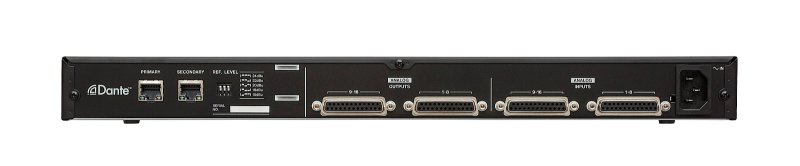

2 Ethernet connectors (Dante Primary/Secondary) til redundant netværksmode i 2 separate netværk.

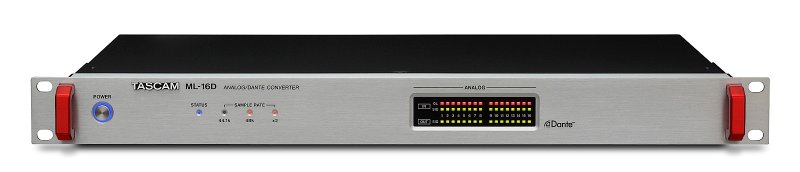

Indikator for driftsstatus og aktuelle sample rate samt overload LEDs for hvert input og signal LEDs for hvert in- og output.
Omskifter på bagsiden giver mulighed for at indstille det krævede maksimale indgangs-/udgangsniveau.
Eventuelle andre indstillinger, som f.eks. Sampling frekvens, kanal routing eller forsinkelse, kan laves på den frit tilgængelige "Dante Controller" computer applikation.
Dante er en netværksteknologi fra Audinate, der tilbyder højydende audio distribution over standard IP-netværk.
Den understøtter hundredvis af samtidige kanaler af ukomprimeret lyd med ultra lav latency og nøjagtig synkronisering.
Analogue-Dante-Analogue converter for 16 (ML-16D) or 32 (ML-32D) line-level audio channels
Dante interface tillader op til 16/32 audio kanaler at blive overført over et Ethernet-netværk. To LAN connectors til primære og sekundære netværk giver redundans.
Fleksibel routing med "Dante Controller" software.
AES67 understøttes for at tillade forbindelse med Ravenna og andre kompatible audio netværksteknologier.
Op til 96 kHz sample rate og 24 bit opløsning.
Indikatorer for driftsstatus og aktuel sample rate.
Overload indikatorer for analoge input signaler.
Signal indikatorer for analoge input og output signaler.
Fem forskellige reference niveauer tilgængelige for at tilpasse sig næsten enhver anvendelse i forbruger-, professionel- eller broadcast-miljøer (vælges via omstillere på bagsiden).
25-pin D-sub connectors til balancerede line inputs/outputs (AES59-2012:TASCAM pin assignment). Euro Block breakout box kan bruges til fast installation (BO-32DE).
XLR breakout boxes kan bruges til live musik eller studieapplikationer (BO-16DX/IN, BO-16DX/OUT).
19-tommer rack-mountable chassis (1U).
Specifikationer
Audio opløsning: 44.1/48/88.2/96 kHz, 16/24 bit.
Analoge audio inputs
Connectors: D-sub 25-pin.
Locking screws: No. 4-40 UNC (inch type).
Nominal input level: +4 dBu, +6 dBu (kun når maksimal input niveau er +15 dBu).
Maksimal input niveau: +24 dBu, +22 dBu, +20 dBu, +18 dBu, +15 dBu (indstillet af REF. LEVEL switches).
Input impedance 10 kOhm.
Analoge audio outputs
Connectors: D-sub 25-pin.
Locking screws: No. 4-40 UNC (inch type).
Nominal output level: +4 dBu, +6 dBu (kun når maksimal output niveau er +15 dBu).
Maksimal output niveau: +24 dBu, +22 dBu, +20 dBu, +18 dBu, +15 dBu (indstillet af REF. LEVEL switches).
Output impedance 200 Ohm.
Anvendelig belastningsimpedans 2 kOhm.
Network inputs/outputs
Dante PRIMARY/SECONDARY RJ-45 connectors.
Transmission protocol: Dante.
Network standard: Gigabit Ethernet, 1000BASE-T (IEEE 802.3ab).
Cable requirements: Cat 5e or better STP cables.
Audio performance
ANALOG IN to DANTE OUT
Frekvensrespons: 20 Hz 20 kHz, +0.1 dB / 0.5 dB
(16 dBFS input, 44.1/48 kHz sample frekvens, JEITA)
20 Hz 40 kHz, +0.1 dB / 0.5 dB
(16 dBFS input, 88.2/96 kHz sample frekvens, JEITA)
Distortion (THD+N) 0.001 %
(1 dBFS input, 1 kHz, 44.1/48/88.2/96 kHz sample frekvens, JEITA)
S/N ratio 113 dB
(44.1/48/88.2/96 kHz sample frekvens, JEITA)
Crosstalk 115 dB
(1 kHz, 44.1/48/88.2/96 kHz sample frekvens, JEITA)
DANTE IN to ANALOG OUT
Frekvensrespons: 20 Hz 20 kHz, +0.1 dB / 0.5 dB
(16 dBFS input, 44.1/48 kHz sample frekvens, JEITA)
20 Hz 40 kHz, +0.1 dB / 1.0 dB
(16 dBFS input, 88.2/96 kHz sample frekvens, JEITA)
Distortion (THD+N) 0.001 %
(1 dBFS input, 1 kHz, 44.1/48/88.2/96 kHz sample frekvens, JEITA)
S/N ratio 110 dB
(44.1/48/88.2/96 kHz sample frekvens, JEITA)
Crosstalk 115 dB
(1 kHz, 44.1/48/88.2/96 kHz sample frekvens, JEITA)
Strømforsyning og øvrige specifikationer
Strømforsyning: AC 100240 V, 50/60 Hz.
Strømforbrug: ML-32D: 22 W, ML-16D: 14 W.
Dimensioner (B × H × D): 483 mm × 45 mm × 304 mm.
Vægt: ML-32D: 3.5 kg, ML-16D: 3.3 kg.
Driftstemperatur: 040 °C.
