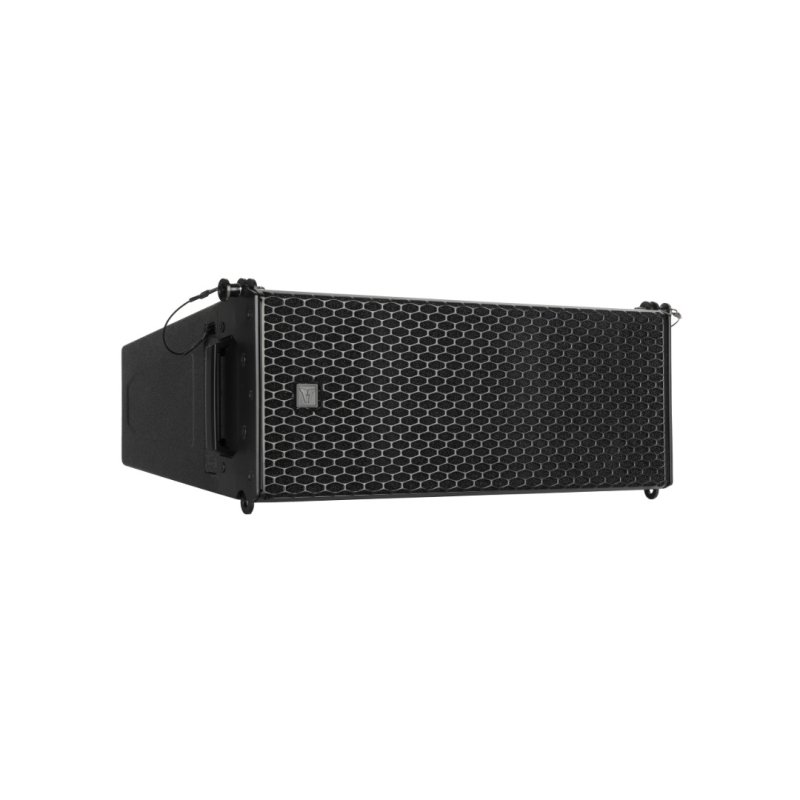

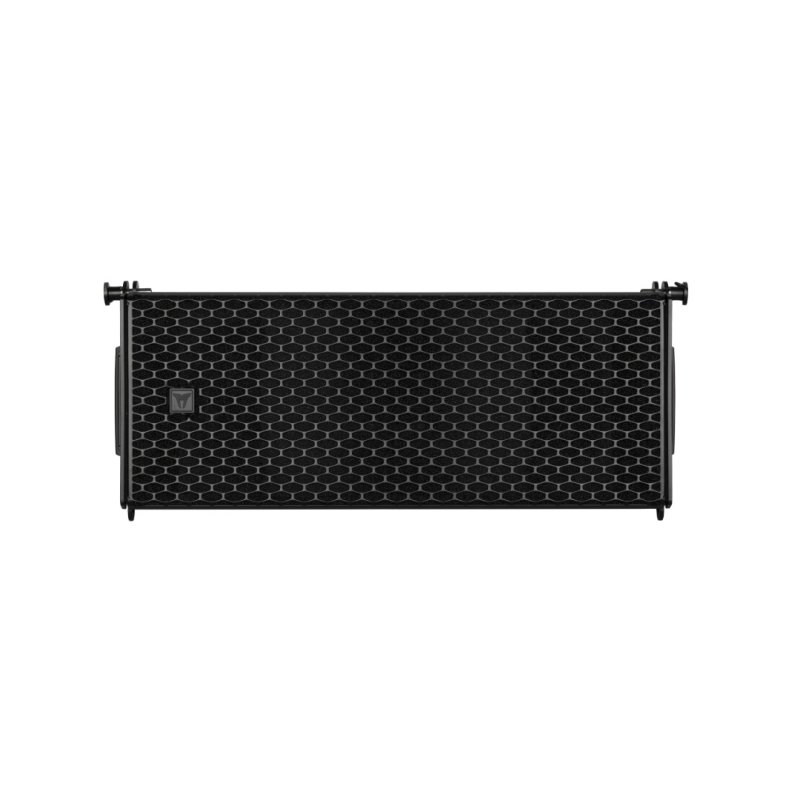

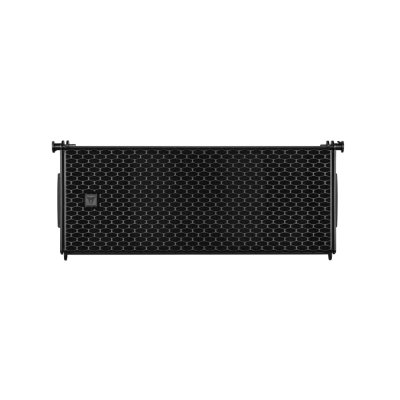

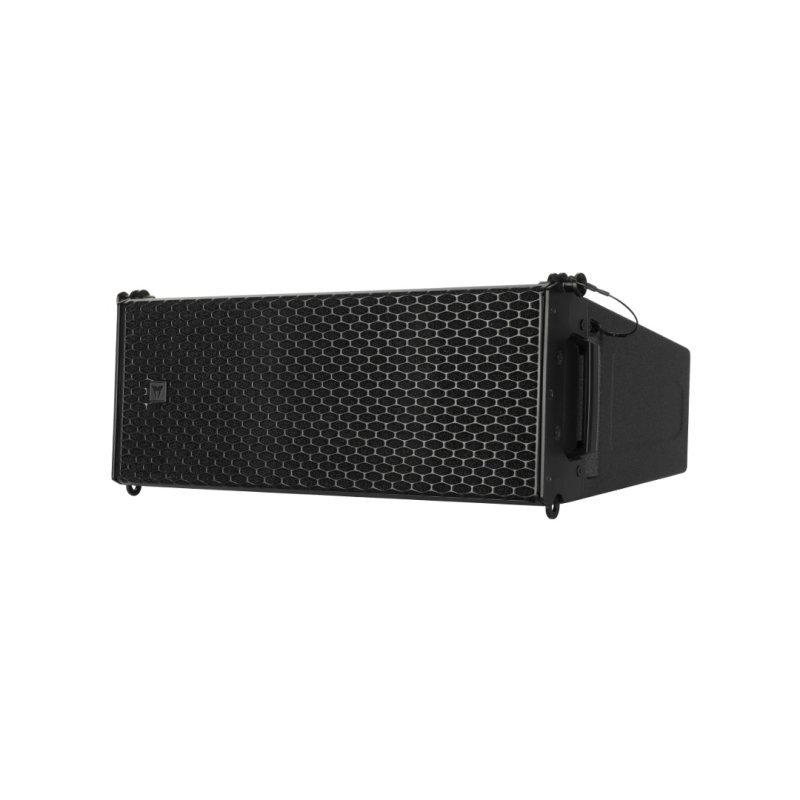

Passiv cardoid linearray modul 2 x 7" 140 dB SPL

GTX 7C COMPACT CARDIOID LINE ARRAY

GTX 7C er et avanceret line array-modul, der er konstrueret til præcis og højtydende lydforstærkning i krævende applikationer. Med digitalt styret retningsvirkning overgår det traditionelle kardioideløsninger ved at integrere avanceret akustisk design med aktiv DSP-optimering. Front- og baghøjttalerne drives uafhængigt via separate lydkanaler med omfattende digital behandling leveret af XPS-effektforstærkningsplatformen.

Hvert modul opnår en gennemsnitlig bagdæmpning på 22 dB op til 600 Hz og et maksimalt SPL på 140 dB. Et indbygget, passivt, faseoptimeret delefilter ved 900 Hz sikrer problemfri frekvensfordeling, mens FiRPHASE- og BMC-behandling leverer præcis dæmpning i et bredere frekvensområde end konkurrerende systemer. Fås i fuld sort eller hvid belægning.

140 dB max SPL
120° x 10° Linear Resistive Waveguide
22 dB rear attenuation (average)
Shock-absorbing, polyurea-coated PU Enclosure
2 x 7 front and 2 x 5.5 rear neodymium woofers
3.0 titanium dome, neodymium compression driver
2 x SpeakON STXX IP54 heavy-duty metal connectors
Designed to operate with XPS 16K amplifier (8 modules per amp unit)

HØJTYDENDE AKUSTISK DESIGN
GTX 7C har en lineær resistiv bølgeleder, der leverer effektiv driverbelastning og præcis mønsterkontrol. Dens fasekohærente symmetriske arrangement af kegletransducerne sikrer optimal tidsjustering. Samtidig er det indbyggede passive delefilternetværk finjusteret for at maksimere dynamisk respons på tværs af frekvensbånd og optimere fasen. Ved at udnytte FiRPHASE-optimering via XPS-forstærkerens interne DSP kombineres transducernes stråling og fremstår som en enkelt 0º lineær fasebølgefront. Dette minimerer off-axis-forvrængninger betydeligt, forbedrer klarheden og leverer enestående ydeevne over hele frekvensområdet.

AKTIV KARDIOIDE-TEKNOLOGI
Selvom den fysiske konfiguration af bashøjttalere i traditionelle kardioide-designs giver grundlæggende baglydsdæmpning, er den ofte begrænset af specifikke frekvensbegrænsninger og er afhængig af en passiv tilgang ved hjælp af en enkelt eller et par transducere, der drives af den samme lydkanal.

I modsætning hertil har TT+ Audios aktive kardioide-systemer uafhængigt drevne front- og baghøjttalere med omfattende DSP-funktioner. Denne aktive konfiguration giver flere vigtige fordele:

Ideel primær kardioiddæmpning
Fordi forreste og bageste transducere drives separat, kan højttalerplaceringen optimeres for at opnå den bedst mulige akustiske kardioidedæmpning.

Præcis bagbølgeafvisning
Højttalerne er digitalt og dynamisk justeret for perfekt at neutralisere bagbølgeudbredelse og opnå op til 30 dB forfra-til-bagfra-afvisning.

Uafhængige begrænsere og beskyttelser
Dette sikrer maksimal output med minimal forvrængning og giver hver driver mulighed for at fungere på sit optimale ydelsesniveau.

Bredere frekvensområde for kardioidstråling
Ved at anvende FiRPHASE-teknologi udvides kardioideffekten over et bredere frekvensområde, samtidig med at der opnås en lineær faserespons på 0º.

Acoustical specifications
Frequency Response (-10dB)50 Hz ÷ 20000 Hz
Max SPL @ 1m 140 dB
Horizontal coverage angle 120°
Vertical coverage angle 10°

Power section
Amplification Bi-Amp
Nominal Impedance LF 8 ohm
Nominal Impedance LF+HF Front (ohm) 8 ohm
Crossover Frequencies 800Hz
Nominal Impedance HF 8 ohm
Nominal Impedance LF Rear (ohm) 8 ohm
Recommended Amplifiers XPS 16K, XPS 16KD

Transducers
Compression Driver 1 x 1.4'' neo, 3.0'' v.c
Woofer 2 x 7.0'' neo, 2.0'' v.c
Rear Woofer 2 x 5.5'''' neo, 2.0'' v.c

Input/Output section
Input connectors Speakon® NL4
Output connectors Speakon® NL4

Standard compliance
Safety agency CE compliant
Physical specifications

Cabinet/Case Material
Structural Polyurethane
Hardware Array fittings
Handles 1 x side, 2 rear
Grille Steel with clothing
Color Black

Akustiske specifikationer

Max SPL @ 1M:	140 dB
Frekvensrespons:	50 Hz ÷ 20000 Hz
Spredning:	H=120° V=10°
Driver:	3.0 titanium dome
Woofer:	2 x 7 front and 2 x 5.5 rear
Impedance:	8 Ohm

Tilslutninger

In-put:	SpeakOnNL4
Out-put:	SpeakOnNL4

Størrelse

Vægt:	24,5 kg
Bredde:	595 mm
Dybde:	424 mm
Højde:	254,5 mm

Forsendelsesinformation

Pakke Bredde:	660 mm
Pakke Dybde:	400 mm
Pakke højde:	550 mm
Pakke Vægt:	27,3 kg
