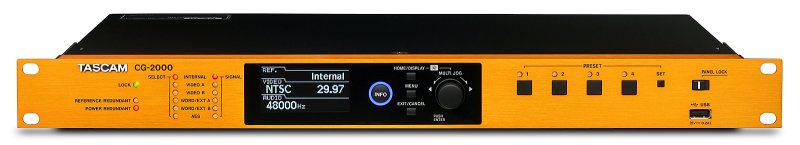

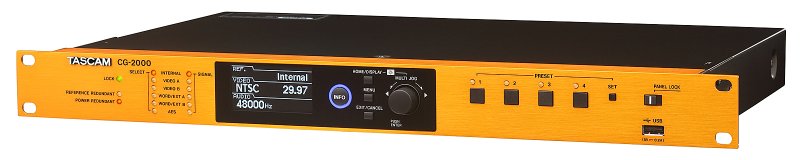

Tascam CG-2000 word clock master

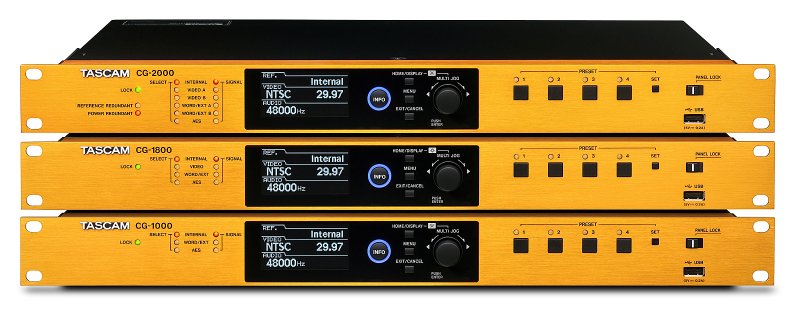

CG-seriens master-clock-generators er baseret på en krystal-oscillator med høj præcision, jitter-management og fejlfri relocking til ultra-high clock-præcision. CG-2000 er designet til broadcasting og post-production, CG-1800 er til både små og store video/audio-synkroniseringssystemer og CG-1000 er til recording-studier, live-lyd og professionelle musikkere. Krystal-oscillatoren er hjertet i clock-generatoren. Hver model tilbyder en OCXO (oven-controlled crystal oscillator) som giver høj præcision og som ikke påvirkes af omgivelsernes temperatur. Med en clock-frekvens på 0,01 ppm, som overgår TCXO (temperature-compensated crystal oscillator), er disse enheder perfekte til skabelse af synkroniseringssystemer med høj præcision, med en word-output frekvensstabilitet på ±0,005 ppm eller mindre per dag. Hver model er udstyret med et input-stik som understøtter et 10-MHz-signal. Det lader dem forbindes til en rubidium-clock, eller en GPS-clock som giver endnu højere præcision.
Inputs and outputs
VIDEO INPUT
BNC connector
Input level
0.5-2.0 Vp-p
Input impedance
75 ohm (kan tændes/slukkes i menu)
Input format
SD video black burst: NTSC (RS-170A), PAL (ITU-R624)
SD video composite sync: NTSC B/W (RS-170)
HD video tri-level:
720p/50/59.94/60 (SMPTE 296M)
1080p/23.976/24/25/29.97/30/50/59.94/60 (SMPTE 274M)
1080i/23.976/24/25/29.97/30 (SMPTE 274M)
1080PsF/23.976/24/25/29.97/30 (SMPTE RP211)
Permitted frequency deviation
±10 ppm
WORD/EXT INPUTS
BNC connector
Input level
0.5-5.0 Vp-p
Input impedance
75/50 ohm (kan sættes til 75/50/AF i menu)
Supported frequencies
WORD CLOCK: 32/44.1/48/88.2/96/176.4/192 kHz
(±4/-0.1/0.0/+0.1/+4% PULL UP/DOWN understøttet kun når 48/96/192 kHz valgt)
ATOM: 10.0 MHz
GPS: 10.0 MHz
Permitted frequency deviation
±10 ppm
AES3/11 INPUT
XLR-3-31 (1: GND, 2: HOT, 3: COLD)
Input level
0.2-10 Vp-p
Input impedance
110 ohm
Format
AES11-2003, AES3-2003, IEC60958-4
Supported frequencies
32/44.1/48/88.2/96/176.4/192 kHz
(±4/-0.1/0.0/+0.1/+4% PULL UP/DOWN understøttet kun når 48/96/192 kHz valgt)
Permitted frequency deviation
±10 ppm
CALIBRATION INPUT
BNC connector
Input level
0.5-5.0 Vp-p
Input impedance
50 ohm (kan tændes/slukkes i menu)
Supported frequencies
ATOM: 10.0 MHz
GPS: 10.0 MHz, PPS
VIDEO OUTPUTS
BNC connector
Output impedance
75 ohm
Output format
SD video black burst: NTSC (RS-170A), PAL (ITU-R624)
SD video composite sync: NTSC B/W (RS-170)
HD video tri-level:
720p/50/59.94/60 (SMPTE 296M)
1080p/23.976/24/25/29.97/30/50/59.94/60 (SMPTE 274M)
1080i/23.976/24/25/29.97/30 (SMPTE 274M)
1080PsF/23.976/24/25/29.97/30 (SMPTE RP211)
WORD OUTPUTS
BNC connector
Output level
1.0-3.5 Vp-p (kan sættes med 0.5V trin i menu)
Output impedance
75 ohm
Supported frequencies
32/44.1/48/88.2/96/176.4/192 kHz
11.2896/12.288 MHz (Super Clock, kun connector 11/12)
(±4/-0.1/0.0/+0.1/+4% PULL UP/DOWN understøttet kun når 48/96/192 kHz valgt)
AES3/11 OUTPUTS
XLR-3-32 (1: GND, 2: HOT, 3: COLD)
Output level
2.5 Vp-p
Output impedance
110 ohm
Format
AES11-2003, AES3-2003, IEC60958-4
Supported frequencies
32/44.1/48/88.2/96/176.4/192 kHz
S/PDIF OUTPUTS
RCA pin jack
Output level
0.5 Vpp
Output impedance
75 ohm
Format
IEC 60958-3 (SPDIF)
Supported frequencies
32/44.1/48/88.2/96/176.4/192 kHz
(±4/-0.1/0.0/+0.1/+4% PULL UP/DOWN understøttet kun når 48/96/192 kHz valgt)
ALARM OUTPUT (CG-2000 only)
6-pin Euroblock connector
Output format
Open collector
Output impedance
10 ohm
Dielectric strength
20 V
Maximum output current
50 mA
Performance
Internal oscillator
OCXO (oven-controlled crystal oscillator)
Permitted frequency deviation
±0.01 ppm (Justeret værdi når den afsendes ny fra fabrik)
Frequency temperature characteristics
±0.05 ppm (0 to 40 ºC)
Long-term frequency stability
±0.005 ppm (dagligt)
±0.5 ppm (årligt)
Power supply and other specifications
Power
100-240 V
Power consumption
14 W
External dimensions (w × h × d)
483 mm × 44 mm × 310 mm
Weight
3.3 kg
Operating temperature range
0-40 °C
Output level: 0.5 Vpp
Output impedance: 75 ohm
Format: IEC 60958-3 (SPDIF)
Supported frequencies: 32/44.1/48/88.2/96/176.4/192 kHz
(±4/-0.1/0.0/+0.1/+4% PULL UP/DOWN understøttet kun når 48/96/192 kHz valgt)
ALARM OUTPUT (CG-2000 only): 6-pin Euroblock connector
Output format: Open collector
Output impedance: 10 ohm
Dielectric strength: 20 V
Maximum output current: 50 mA
Internal oscillator: OCXO (oven-controlled crystal oscillator)
Permitted frequency deviation: ±0.01 ppm (Justeret værdi når den afsendes ny fra fabrik)
Frequency temperature characteristics: ±0.05 ppm (0 to 40 ºC)
Long-term frequency stability: ±0.005 ppm (dagligt), ±0.5 ppm (årligt)
Power: 100-240 V
Power consumption: CG-2000: 14 W, CG-1800: 11.5 W, CG-1000: 10 W
External dimensions (W x H x D): 483 x 44 x 310 mm
Weight: CG-2000: 3.3 kg, CG-1800: 3.2 kg, CG-1000: 3.1 kg
Operating temperature range: 0-40 °C
