Beskrivelse

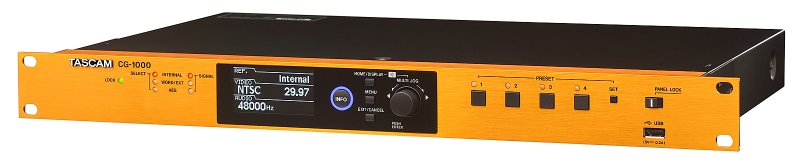

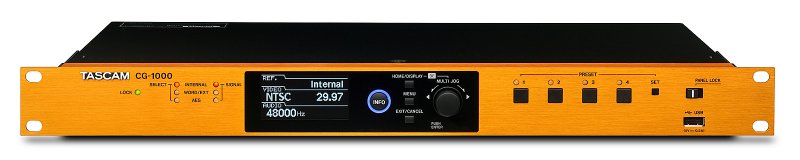

Tascam CG-1000 Word Clock Master

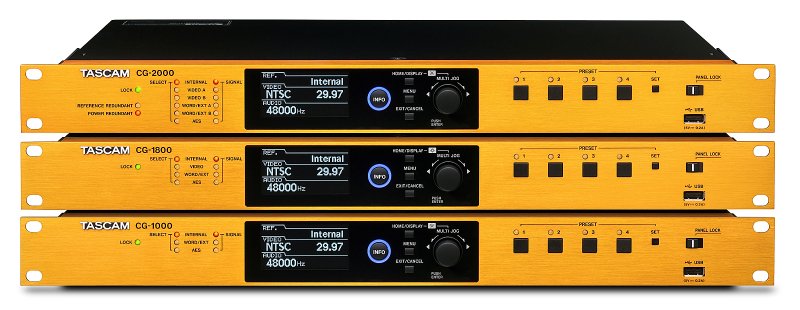

CG-seriens master-clock-generators er baseret på en krystal-oscillator med høj præcision, jitter-management og fejlfri relocking til ultra-high clock-præcision. CG-2000 er designet til broadcasting og post-production, CG-1800 er til både små og store video/audio-synkroniseringssystemer og CG-1000 er til recording-studier, live-lyd og professionelle musikere. Krystal-oscillatoren er hjertet i clock-generatoren. Hver model tilbyder en OCXO (oven-controlled crystal oscillator), som giver høj præcision og som ikke påvirkes af omgivelsernes temperatur. Med en clock-frekvens på 0,01 ppm, som overgår TCXO (temperature-compensated crystal oscillator), er disse enheder perfekte til skabelse af synkroniseringssystemer med høj præcision, med en word-output frekvensstabilitet på ±0,005 ppm eller mindre per dag. Hver model er udstyret med et input-stik, som understøtter et 10-MHz-signal. Det lader dem forbindes til en rubidium-clock eller en GPS-clock, som giver endnu højere præcision.
VIDEO INPUT (undtagen CG-1000): BNC connector
Input niveau: 0.5?2.0 Vp-p
Input impedans: 75 Ohm (kan tændes/slukkes i menu)
Input format: SD video black burst: NTSC (RS-170A), PAL (ITU-R624), SD video composite sync: NTSC B/W (RS-170) HD video tri-level: 720p/50/59.94/60 (SMPTE 296M) 1080p/23.976/24/25/29.97/30/50/59.94/60 (SMPTE 274M) 1080i/23.976/24/25/29.97/30 (SMPTE 274M) 1080PsF/23.976/24/25/29.97/30 (SMPTE RP211)
Tilladt frekvensafvigelse: ±10 ppm
WORD/EXT INPUTS: BNC connector
Input niveau: 0.5?5.0 Vp-p
Input impedans: 75/50 Ohm (kan sættes til 75/50/AF i menu)
Understøttede frekvenser: WORD CLOCK: 32/44.1/48/88.2/96/176.4/192 kHz, (?4/?0.1/0.0/+0.1/+4% PULL UP/DOWN understøttes kun når 48/96/192 kHz er valgt) ATOM: 10.0 MHz GPS: 10.0 MHz
Tilladt frekvensafvigelse: ±10 ppm
AES3/11 INPUT: XLR-3-31 (1: GND, 2: HOT, 3: COLD)
Input niveau: 0.2?10 Vp-p
Input impedans: 110 Ohm
Format: AES11-2003, AES3-2003, IEC60958-4
Understøttede frekvenser: 32/44.1/48/88.2/96/176.4/192 kHz, (?4/?0.1/0.0/+0.1/+4% PULL UP/DOWN understøttes kun når 48/96/192 kHz er valgt)
Tilladt frekvensafvigelse: ±10 ppm
KALIBRERING INPUT: BNC connector
Input niveau: 0.5?5.0 Vp-p
Input impedans: 50 Ohm (kan tændes/slukkes i menu)
Understøttede frekvenser: ATOM: 10.0 MHz, GPS: 10.0 MHz, PPS
VIDEO OUTPUTS (undtagen CG-1000): BNC connector
Output impedans: 75 Ohm
Output format: SD video black burst: NTSC (RS-170A), PAL (ITU-R624), SD video composite sync: NTSC B/W (RS-170) HD video tri-level: 720p/50/59.94/60 (SMPTE 296M) 1080p/23.976/24/25/29.97/30/50/59.94/60 (SMPTE 274M) 1080i/23.976/24/25/29.97/30 (SMPTE 274M) 1080PsF/23.976/24/25/29.97/30 (SMPTE RP211)
WORD OUTPUTS: BNC connector
Output niveau: 1.0?3.5 Vp-p (kan sættes i 0.5V trin i menu)
Output impedans: 75 Ohm
Understøttede frekvenser: 32/44.1/48/88.2/96/176.4/192 kHz, 11.2896/12.288 MHz (Super Clock, kun connectors 11/12), (?4/?0.1/0.0/+0.1/+4% PULL UP/DOWN understøttes kun når 48/96/192 kHz er valgt)
AES3/11 OUTPUTS: XLR-3-32 (1: GND, 2: HOT, 3: COLD)
Output niveau: 2.5 Vp-p
Output impedans: 110 Ohm
Format: AES11-2003, AES3-2003, IEC60958-4
Understøttede frekvenser: 32/44.1/48/88.2/96/176.4/192 kHz
S/PDIF OUTPUTS: RCA pin jack
Output niveau: 0.5 Vpp
Output impedans: 75 Ohm
Format: IEC 60958-3 (SPDIF)
Understøttede frekvenser: 32/44.1/48/88.2/96/176.4/192 kHz, (?4/?0.1/0.0/+0.1/+4% PULL UP/DOWN understøttes kun når 48/96/192 kHz er valgt)
ALARM OUTPUT (CG-2000 kun): 6-pin Euroblock connector
Output format: Open collector
Output impedans: 10 Ohm
Dielectric strength: 20 V
Maksimal output strøm: 50 mA
Intern oscillator: OCXO (oven-controlled crystal oscillator)
Tilladt frekvensafvigelse: ±0.01 ppm (justeret værdi ved forsendelse fra fabrikken)
Frekvens-temperaturkarakteristikker: ±0.05 ppm (0 til 40 ºC)
Langtidsfrekvensstabilitet: ±0.005 ppm (dagligt), ±0.5 ppm (årligt)
Strømforsyning: 100?240 V
Strømforbrug: CG-2000: 14 W, CG-1800: 11.5 W, CG-1000: 10 W
Eksterne dimensioner (B x H x D): 483 x 44 x 310 mm
Vægt: CG-2000: 3.3 kg, CG-1800: 3.2 kg, CG-1000: 3.1 kg
Driftstemperatur: 0?40 ºC
