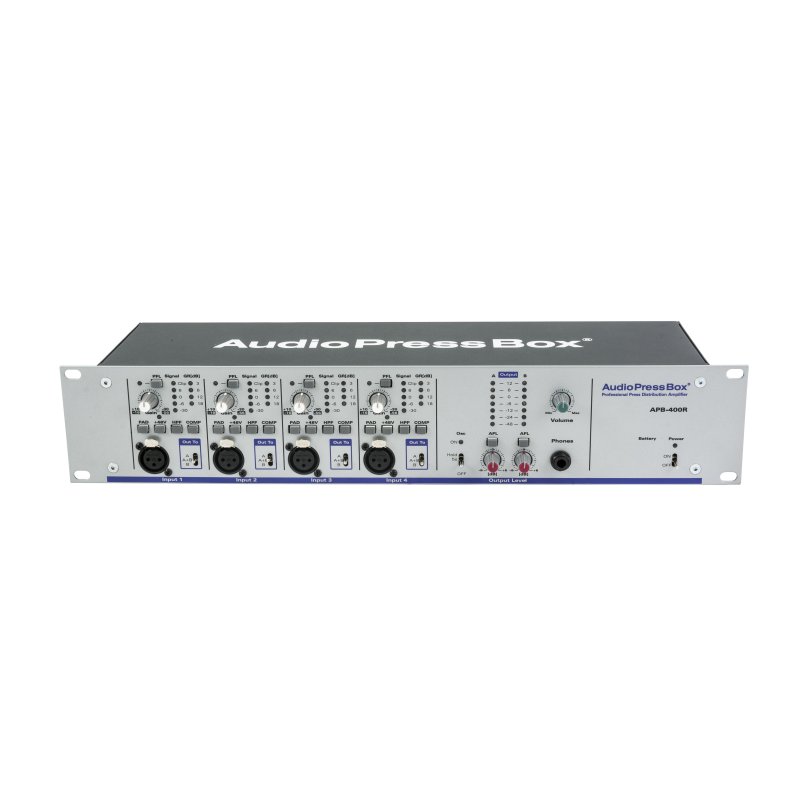

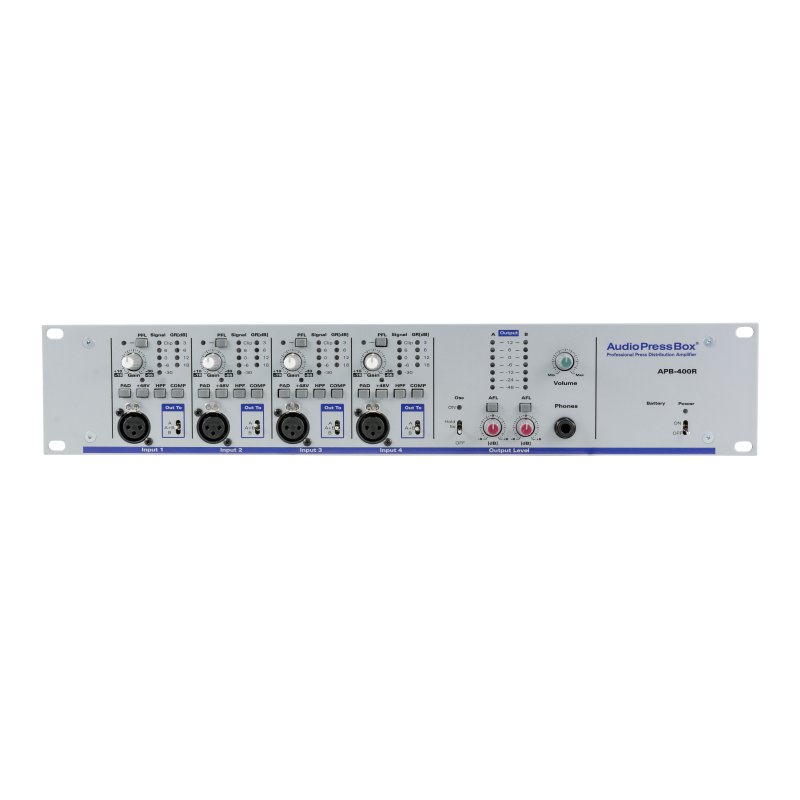

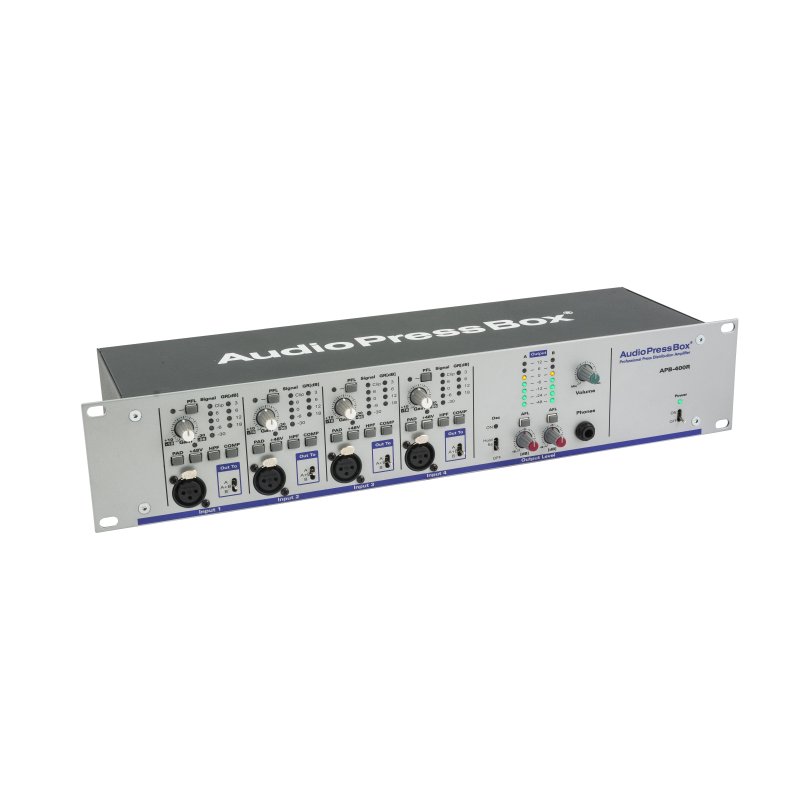

APB-400 R Professionel aktiv AudioPressBox drive-enhed til extendere, 19 rack-enhed
Rack-designet inputmodul med 4 routbare indgange (A, A+B, B), 4 bufferede udgange til APB-udvidelser
En professionel aktiv presseboks-drivenhed (Audio Splitter), der fungerer som drivenhed til AudioPressBox-udvidelser.
Den har 4 MIC/Line-indgange (A, A+B, B).
Derudover kan den også bruges til tosprogede konferencer, da den har 2 separate kanaler A og B.
Hver indgang kan routes til kanal A eller kanal B eller begge på samme tid.
Den fungerer som drivenhed, fordi den har 4 bufferede expanderudgange (2x A og 2x B) og kan forsyne yderligere 96 Line/MIC-udgange.
4 MIC (phantom)/LINE indgange balancerede med gain-kontrol og 26dB PAD. Hver indgang kan routes til A/(A+B)/B udgangsgruppe
2 separate bufferede A- og B-udgange til at drive op til 48 kanaler af passive extendere
Skiftbart high-pass filter, kompressor og limiter for hver indgangskanal
Testsignal-oscillator med konstant niveau og fejlsikker kontaktbetjening
Hovedtelefonudgang med kontrol til PFL/AFL for hver indgangs-/udgangskanal
Note: Kilde til: APB-008 SB-EX, APB-008 IW-EX, APB-008 OW-EX, APB-008 FB-EX, APB-024 R-EX, APB-P008 OW-EX, APB-P008 IW-EX
Type 4 In
Groups 2
Input section
Inputs 4
Input connectors Balanced, XLR
Input Gain MIC +22/+62 dB LINE -4/+36 dB
Max. input level Limiter ON
Mic: -10/-30dBu
Line: +36/-4dBu Limiter OFF
Mic: -2/-42dBu
Line: +24/-16dBu
Phantom Voltage 48V
Input Impedance Mic: 2,4 kOhm Line: 3,5 kOhm

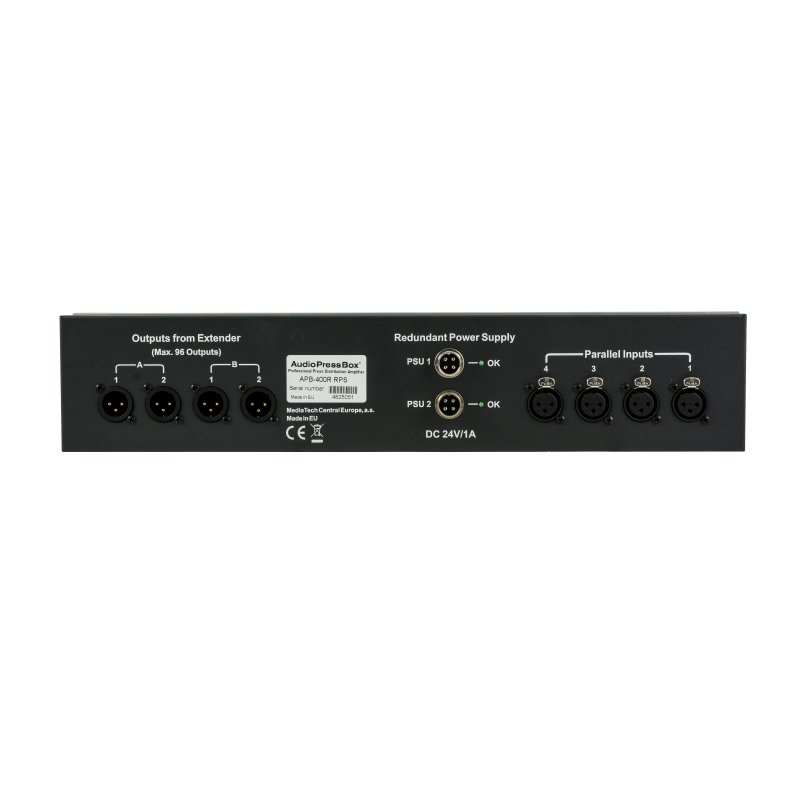

Output section
Outputs 4 expander outputs (2x buffered expander for Bus A and B)
Output connectors Balanced, XLR
Nominal Output Level +6dBu
Maximum Output Level +20dBu (no load)
+14dBu (600kOhm)
Output impedance Mic: 220 Ohm Line: 600 Ohm
Transformer isolated outputs Yes (each output)
SNR 86dB
Frequency Response 30/160Hz (filter) to 30kHz/-1dB
Controls
Input section: 26dB PAD, Input gain, Phantom, High-pass filter, Compressor, PFL, routing switch
Output section: Oscilator, Output level for bus A and bus B, AFL for Bus A and Bus B, Phones level, Power, Output PAD
Indicators
Input section: Input clip, Phantom power, Input level, Gain reduction, PFL
Output section: Output level for Bus A and Bus B, Oscilator, Power
Power Supply 24V DC, 1A external adaptor
