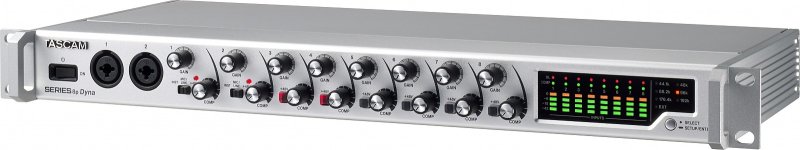

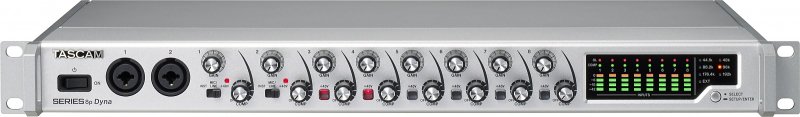

Tascam Series 8P Dyna
8 kanals Mic Preamp med analog compressor og optical S/MUX out
Med fremragende lydspecifikationer og tilslutningsmuligheder og med en enestående mikrofonforforstærker, er Tascam SERIES 8p Dyna et godt valg til både studio og scene. Med dobbelt S / MUX-optiske porte, der er placeret i et robust 1U rackmonteringshus, gør det til en perfekt udvidelsesenhed til en Tascam SERIES 102i eller 208i eller andre S / MUX-udstyrede lydgrænseflader inklusive ADAT, eller bruger den som en stand-alone frontend. Ud over otte separate TRS-udgange har SERIES 8p Dyna også en multi-kanals afbalanceret analog udgang, der f.eks. forbindes til en BO-16DX / OUT XLR breakoutboks. Og wordclock I / O sikrer perfekt synkronisering, når du bruger flere enheder parallelt eller betjener med andet professionelt udstyr.
Hver mikrofonkanal har individuelt + 48V fantompower switch til brug sammen med kondensatormikrofoner og en letanvendelig, enkeltbetjent analog kompressor med ægte bypass. Et omfattende display informerer om signalniveauer, komprimering, overbelastning og den aktuelle samplinghastighed.
Tascam har længe været kendt for gennemsigtige, naturlige, for lavt støj-forforstærkere, og de otte fremragende Tascam HDIA (High Definition Instrumentation Architecture) forforstærker kredsløb i SERIES 8p Dyna er dens bedste forforstærkninger endnu: Støjniveauet (EIN) er på -127 dBu, THD er 0,0007%, det dynamiske interval er 116 dB, og krydsstemningsdæmpningen er 119 dB. En letanvendelig, enkeltbetjent analog kompressor med ægte bypass på hver kanal håndterer varme indgangssignaler og skaber jævn lydindgang.
Specifikationer
Sampling frekvenser: 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz
Quantization bit depth: 24-bit
Audio input/output channels: 8 kanaler
Analoge audio inputs
Mic inputs (1-2 set to MIC/LINE, 3-8) Combo connector, XLR-3-31 (1: GND, 2: HOT, 3: COLD)
Input impedance: 2.4 kOhm
Nominal input level: -58 dBu (0.001 Vrms, gain knob max.), -6 dBu (0.388 Vrms, gain knob min.)
Maximum input level: +10 dBu (2.45 Vrms)
Maximum gain: 52 dB
Instrument inputs (1-2 set to INST) 6.3-mm standard TS jack (Tip: HOT, Sleeve: GND)
Input impedance: 1 MOhm
Nominal input level: -58 dBV (0.0012 Vrms, gain knob max.), -6 dBV (0.501 Vrms, gain knob min.)
Maximum input level: +10 dBV (3.162 Vrms)
Maximum gain: 52 dB
Line inputs (1-2 set to MIC/LINE, 3-8) Combo connector, 6.3-mm TRS jack (Tip: HOT, Ring: COLD, Sleeve: GND)
Input impedance: 10 kOhm
Nominal input level: -48 dBu (0.003 Vrms, gain knob max.), +4 dBu (1.228 Vrms, gain knob at min.)
Maximum input level: +24 dBu (12.282 Vrms)
Maximum gain: 52 dB
Compressor: 1-knob analogue compressor
Bypass: True hardware bypass
Compression ratio: 2:1
Threshold range: 40 dB
Analoge audio outputs
Line outputs (balanced, D-sub): 25-pin DB25 connector
Output impedance: <100 Ohm
Nominal output level: +4 dBu (1.228 Vrms)
Maximum output level: +20 dBu (7.75 Vrms)
Line outputs (balanced, TRS): 6.3-mm TRS jack (Tip: HOT, Ring: COLD, Sleeve: GND)
Output impedance: 230 Ohm
Nominal output level: +4 dBu (1.228 Vrms)
Maximum output level: +20 dBu (7.75 Vrms)
Digital audio outputs
OPTICAL OUT (S/MUX) 2 × optical (JEITA RC-5720C)
Signal format: Multi-channel optical format (supports S/MUX2 at 88.2 kHz and 96 kHz and S/MUX4 at 176.4 kHz and 192 kHz)
Output channels S/MUX (44.1/48 kHz): A: channels 1-8, B: channels 1-8
Output channels S/MUX2 (88.2/96 kHz): A: channels 1-4, B: channels 5-8
Output channels S/MUX4 (176.4/192 kHz): A: channels 1-2, B: channels 3-4
Control inputs and outputs
Wordclock input: BNC
Input voltage: 2-5 Vpp
Input impedance: 75 Ohm ±10 %
Termination: Switchable on/off
Permissible frequency deviation during external synchronization: ±100 ppm
Wordclock output/throughput: BNC (with OUT/THRU switch)
Input voltage: 2 Vpp (at 75 Ohm load)
Output impedance: 75 Ohm ±10 %
Sampling frequencies: 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz
Audio performance
Equivalent input noise: -127 dBu
Frequency response
Mic/line input to line output: 20 Hz - 40 kHz, ±0.5 dB (JEITA), 40-80 kHz, ±5 dB (JEITA)
Mic/line input to digital output: 44.1/48 kHz: 20 Hz - 20 kHz, ±0.5 dB (JEITA)
88.2/96 kHz: 20 Hz - 40 kHz, ±0.5 dB (JEITA)
176.4/192 kHz: 20 Hz - 80 kHz, ±5 dB (JEITA)
S/N ratio
Mic/line/inst input to line output: 116 dB (GAIN knob at minimum, JEITA)
Mic/line/inst input to digital output: 113 dB (44.1/48 kHz, 88.1/96 kHz), 111 dB (176.4/192 kHz)
Distortion
Mic/line input to line output: 0.0007% (1 kHz sine wave, maximum input level, GAIN knob at minimum)
Mic/line/inst input to digital output: 0.001% (1 kHz sine wave, maximum input level, GAIN knob at minimum)
Crosstalk attenuation
Mic/line input to line output: >119 dB (1 kHz sine wave, GAIN knob at minimum)
Mic/line input to digital output: >114 dB (1 kHz sine wave, GAIN knob at minimum)
Power supply and other specifications
Power requirements: DC 12 V via dedicated AC adapter (PS-P1230)
Dimensions (W × H × D): 482 mm × 45 mm × 229 mm
Weight: 2.6 kg
Permissible operating temperature range: 0-40 °C
Included accessories: AC adapter (Tascam PS-P1230 with four exchangeable plug inserts), rackmount screw kit, owner's manual
