ART 2-vejs splitter og combiner

ART 2-vejs splitter og combiner

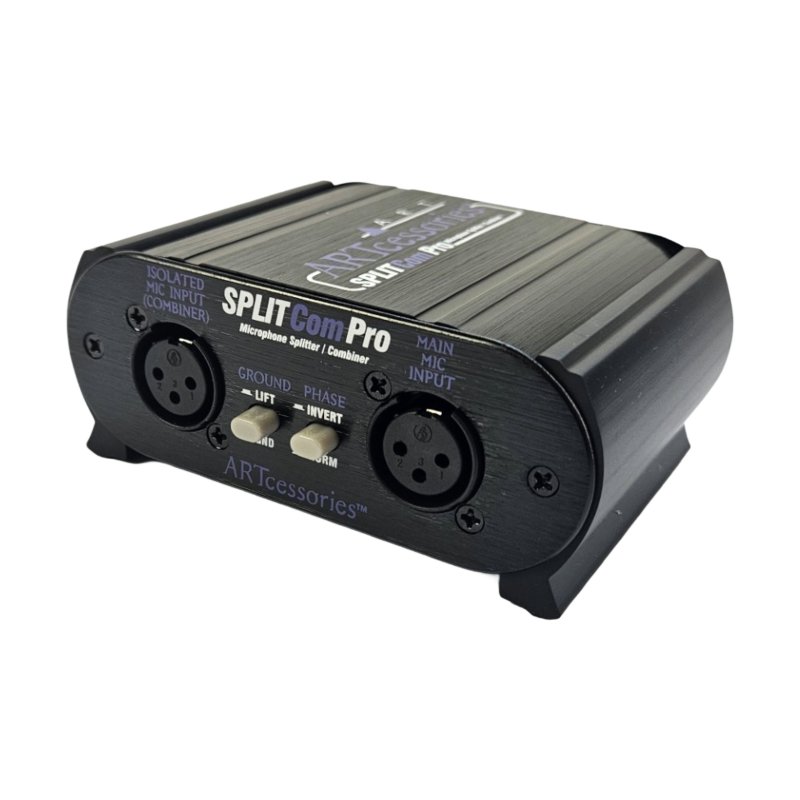

SPLITCom Pro kan splitte eller kombinere balancerede lavimpedans mikrofonsignaler.

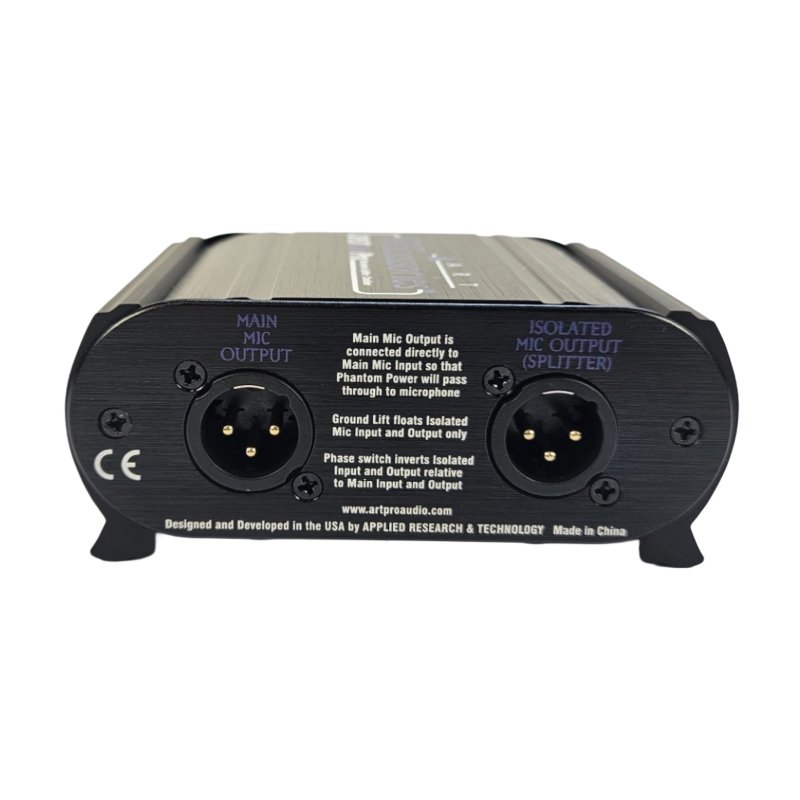

Splitter: SPLITCom Pro tilbyder et direkte-koblet output og et isoleret output fra en enkelt mikrofon. Applikationer inkluderer at sende det direkte output til hoved- eller FOH-mixeren og det andet isolerede output til en monitor, eller optagelses-mixer. Hovedmikrofon-output'et transporterer phantom-power fra hoved-mixeren til hovedmikrofon-input'et til brug med kondensatormikrofoner. Phantom-power blokkeres fra det isolerede mikrofon-output.

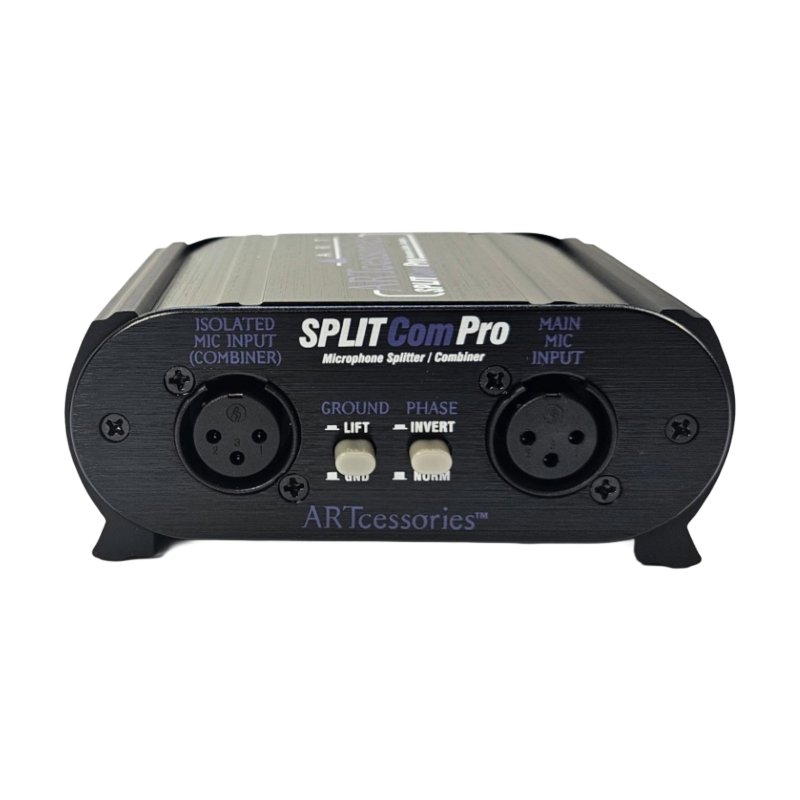

Kombinator: SPLITCom Pro tilbyder et output fra to mikrofon-input. PHASE-switch'en kan bruges til at omvende den relative phase fra det isolerede mikrofon-input. Applikationer inkluderer dual-micing til trommer, kor og instrumentforstærkere. Phantom-power løber igennem hvert output til deres respektive input, (MAIN til MAIN, ISOLETED til ISOLATED), phantom-power blokkeres fra at løbe mellem MAIN og ISOLATED signalvejene. Kun lyden løber mellem MAIN og ISOLATED signalvejene.

Low Distortion with Wide Frequency Response
Two Functions In One Box - Combines and/or Splits
Phase Invert Switch For Subtractive Combining
Galvanic Isolation To Block Phantom Power Between Channels
Ground Lift Switch To Reduce Noise Due To Ground Loops

Frequency Response: 20Hz to 150kHz +/- 0.2 @ 0dBu
Total Harmonic Distortion: Typical Driving Source Distortion: 150 Ohm
Phase Shift: Typical Output Load Impedance: 1k Ohm
Dimensions: 1.85" H x 4.6" W x 3.5" D (47mm x 117mm x 89mm
Weight: 0.75 lbs (0.32 kg)
Notes: All of the measurements made from the ISOLATED MIC OUTPUT with PHASE switch out (NORM) and a 150 Ω balanced source feeding the MAIN MIC INPUT and a 1k Ohm load connected to the ISOLATED MIC OUTPUT to simulate a typical "real world" microphone and mic preamplifier. 0dBu = 0.775VRMS

Information

Type:	Mikrofon splitter

Størrelse

Vægt:	0,32 g
Bredde:	117 mm
Dybde:	89 mm
Højde:	47 mm
