Beskrivelse

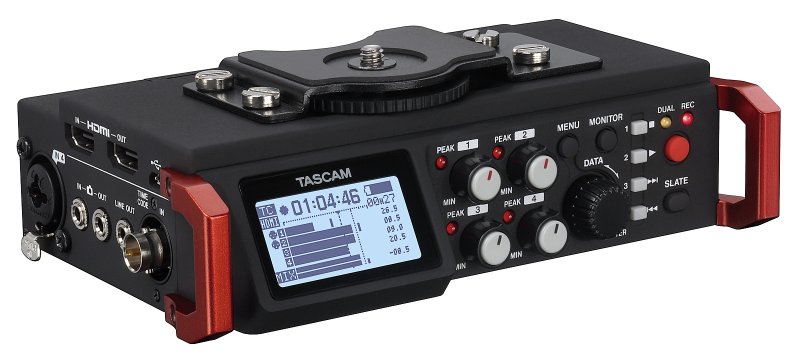

Tascam DR-701D Audio Recorder til DSLR

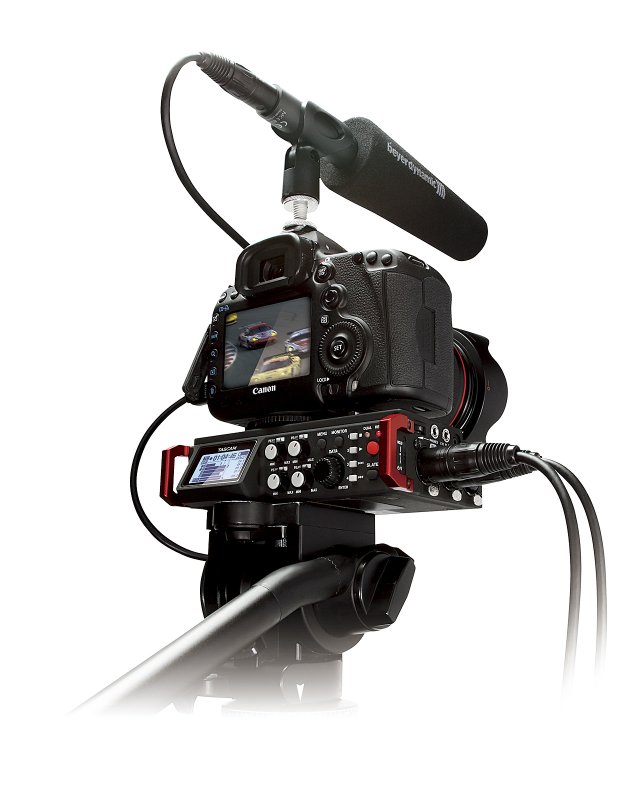

DR-701D inkluderer et timecode-input og en timecode-generator for nem synkronisering med SMPTE-generator, kamera eller smart-slate. HDMI in og out lader et DSLR-kamera optage på begge enheder, og video-clock forhindrer afdrift mellem lyd og billede. Fire mikrofonsignaler kan optages individuelt og mixes til en stereo-kanal, med seks optagelseskanaler i alt. Den letvægtige chassis er fremstillet af en magnesiumlegering. Et stativ kan monteres over eller under enheden, hvilket gør den monterbar under et kamera eller brugbar alene. DR-701D er designet til at imødekomme professionelle filminstruktørers, TV-producenters, reklamefirmaers og dokumentaristers høje tekniske krav.
Optagemedier:
SD-kort (64 MB - 2 GB), SDHC-kort (4-32 GB), SDXC-kort (48-128 GB)
Optage- og afspilningsformater:
WAV: 44.1 kHz, 48 kHz, 96 kHz, 192 kHz, 16/24 bit
BWF: 44.1 kHz, 48 kHz, 96 kHz, 192 kHz, 16/24 bit
Antal indgangskanaler:
4 maksimalt (44.1/48/96 kHz), 2 maksimalt (192 kHz)
Antal optagelseskanaler:
6 maksimalt (44.1/48/96 kHz), 2 maksimalt (192 kHz)

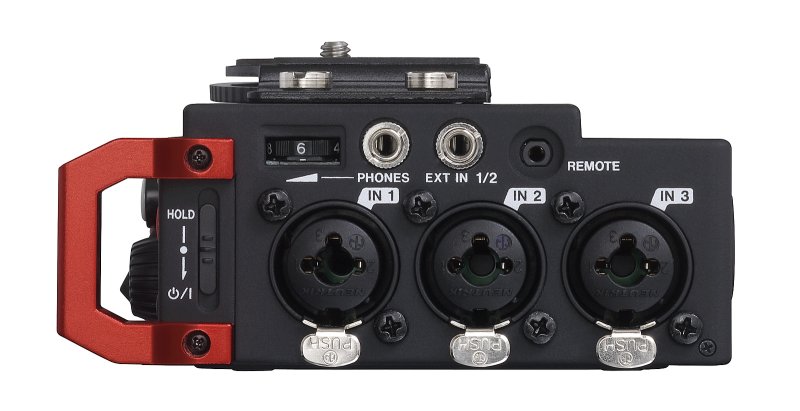

IN 1-4 combo-stik:
XLR-3-31 (1: GND, 2: HOT, 3: COLD) (XLR-stik kan levere phantom power),
6.3-mm standard TRS-stik (Tip = HOT, Ring = COLD, Sleeve = GND)
Input gain kan sættes til LOW, MID, HI eller HI+
Inputimpedans: 2 kOhm
Phantom Power: 48 V ±4 V (10 mA/pr. kanal) eller 24 V ±4 V (10 mA/pr. kanal)
Maksimal indgangsniveau: +4 dBu
Minimalt indgangsniveau: -72 dBu
Mikrofoninput gain (input-niveau-knap på maksimum):
LOW: +20 dB, MID: +40 dB, HI: +52 dB, HI+: +64 dB
Indgangs gain kan sættes til LINE
Inputimpedans: 10 kOhm eller højere
Nominalt inputniveau: +4 dBu
Maksimalt inputniveau: +24 dBu
Yderligere input (EXT IN 1/2):
3.5-mm stereo mini jack (kan levere plug-in power)
Inputimpedans: 10 kOhm
Maksimalt inputniveau: +10 dBV
Minimalt inputniveau: -50 dBV
Mikrofoninput gain (input-niveau-knap på maksimum):
LOW: +3 dB, MID: +11 dB, HI: +26 dB, HI+: +38 dB
Kamerainput:
3.5-mm stereo mini jack
Inputimpedans: 10 kOhm
Nominalt inputniveau: -10 dBV
Maksimalt inputniveau: +6 dBV
Hovedtelefonudgang (PHONES):
3.5-mm stereo mini jack
Maksimalt udgangseffekt: 50 mW + 50 mW
Kameraudgang:
3.5-mm stereo mini jack
Udgangsimpedans: 200 Ohm
Nominalt udgangsniveau: -44 dBV
Maksimalt udgangsniveau: +6 dBV
Bemærk:
Det maksimale inputniveau er det niveau, hvor input-knappen kan justeres, og et digitalt fuldskala (0 dBFS) signal kan indtastes uden at forvrænge. Det minimale inputniveau er det niveau, hvor input-knappen kan justeres, og et -20 dBFS signal kan indtastes.
Line-udgang (LINE OUT):
3.5-mm stereo mini jack
Udgangsimpedans: 200 Ohm
Nominalt udgangsniveau: -14 dBV
Maksimalt udgangsniveau: +6 dBV

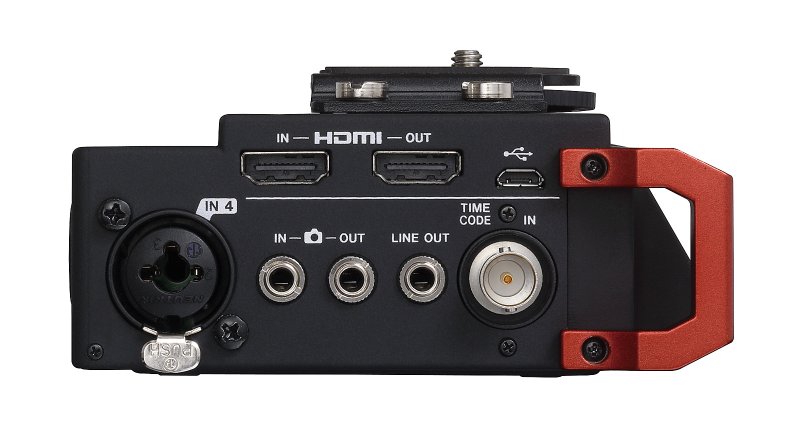

HDMI ind/udgang (HDMI IN/OUT):
Type-A stik
USB-forbindelse:
Micro-B stik
Format: USB 2.0 High Speed, mass storage class
Timecode-input (TIME CODE IN):
BNC
Inputsignal spændingsområde: 0.5-5 Vpp
Inputimpedans: 10 kOhm
Format: SMPTE 12M-1999 kompatibel
REMOTE-forbindelse:
2.5-mm TRS micro jack
Frekvensrespons:
20 Hz - 20 kHz +0.5/1 dB (LINE IN til LINE OUT, Fs 48 kHz, JEITA)
20 Hz - 40 kHz +0.5/1 dB (LINE IN til LINE OUT, Fs 96 kHz, JEITA)
20 Hz - 80 kHz +0.5/5 dB (LINE IN til LINE OUT, Fs 192 kHz, JEITA)
Forvrængning:
0.007 % eller mindre (Mikrofoninput til LINE OUT, -10 dBu input, Fs 44.1/48/96/192 kHz, JEITA)
S/N ratio:
100 dB eller mere (Line- eller Mikrofoninput til LINE OUT, Fs 44.1/48/96/192 kHz, JEITA)
Ekvivalent input støj (EIN):
-124 dBu eller mindre
Strømforsyning:
4 AA-batterier (alkaline, NiMH eller lithium), AC-adapter (Tascam PS-P515U, sælges separat) eller USB-forbindelse, Ekstern batteripakke (Tascam BP-6AA, sælges separat)
Strømforbrug: 6.5 W (maksimum)
Strømforbrug (USB-forbindelse): 1.3 A (maksimum)
Dimensioner (B x H x D):
169 x 57 x 114 mm (med kameraadapter monteret)
Vægt:
654 g (inklusive batterier), 561 g (uden batterier)
Tilladt driftstemperaturområde:
0-40 °C
