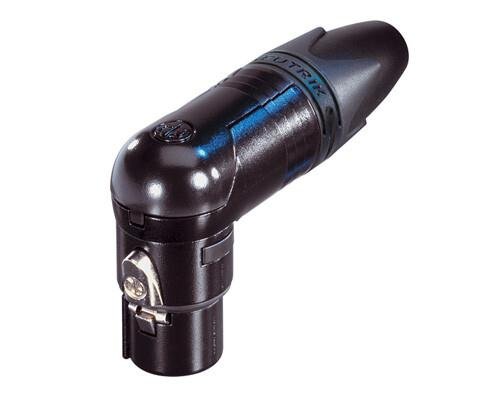

Neutrik XLR kabel hun-stik, vinkel, sort hus

NC3MRX-BAG XLR kabel hun-stik, vinkel, sort hus

3-polet retvinklet hun-kabelstik, sort metalhus, sølvkontakter

RX-serien er den retvinklede version af XX-kabelstikserien. Efterfølgeren til RC-serien tilbyder adskillige nye funktioner, der gør den mere pålidelig, nemmere at samle og forbedrer kontaktintegriteten samt kabelaflastningen.

Ekstra slankt retvinklet stik
5 valgbare kabeludgangspositioner
Unikt burdesign af hunkontakt for lav kontaktmodstand og høj integritet
Hunkontakten har en loddebarriere, der forhindrer loddetin i at løbe ind i kontaktens parringsområde
Hunkontakt med forbedret solid metallås, som er større og nemmere at håndtere
Ekstra jordfjederkontakter for bedre jordkontinuitet i skalen
Forbedret trækaflastning af chuck-typen giver højere udtrækskraft og gør montering nemmere og hurtigere
Manchet med polyurethanforskruning giver høj beskyttelse mod kabelbøjningsbelastninger
Farvede ringe og manchet fås til kodning eller identifikation
Slankt og ergonomisk design - værdifuldt og praktisk

Electrical
Capacitance between contacts ≤ 4 pF
Contact resistance ≤ 3 mΩ
Dielectric strength 1,5 kVdc
Insulation resistance > 2 GΩ (initial)
Rated current per contact 16 A
Rated voltage < 50 V

Mechanical
Cable O.D. 3.5 - 8.0 mm
Insertion force ≤ 20 N
Withdrawal force ≤ 20 N
Lifetime > 1000 mating cycles
Wiresize max. 2.5 mm²
Wiresize max. 14 AWG
Wiring Solder contacts
Locking device Latch lock

Material
Boot Polyurethan
Contact plating 2 µm Ag
Contacts Bronze (CuSn8)
Insert Polyamide (PA66)
Locking element Zinc diecast (ZnAl4Cu1) / Ck 67 (spring)
Locking element plating Nickel
Shell Zinc diecast (ZnAl4Cu1)
Shell plating Black chromium
Strain relief Polyacetal (POM)

Environmental
Flammability UL 94 V-0
Standard compliance IEC 61076-2-103
Protection class IP 40
Solderability Complies with IEC 68-2-20
Temperature range -30 °C to +80 °C

Information

Type:	3 pol
Model:	Kabel stik
Variant:	Hun stik
Farve:	Sort med sølv
