ProCab CAT7 netværks, power og audio kabel, Afklip

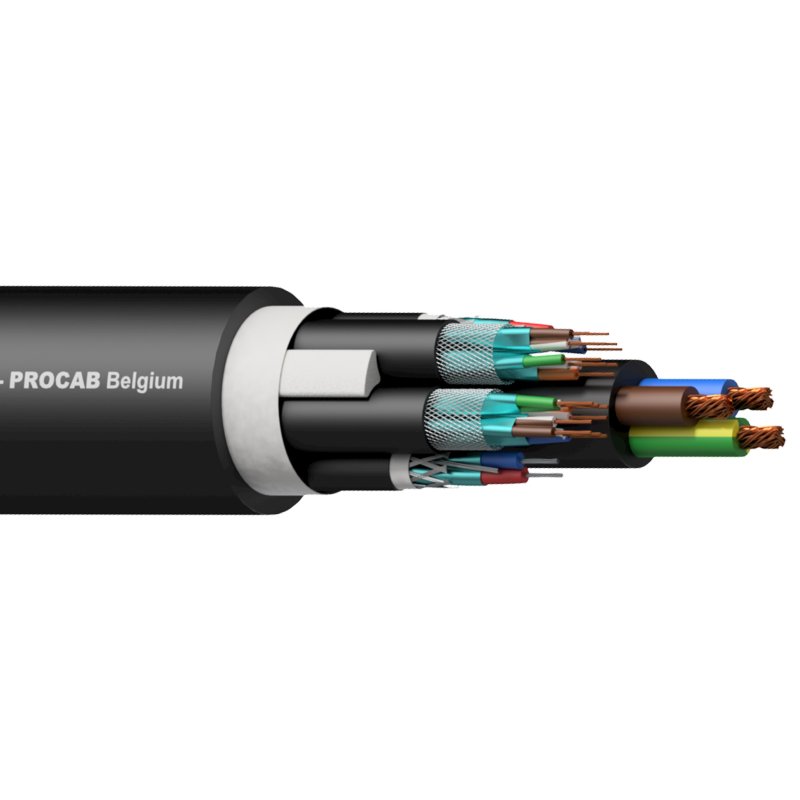

ProCab Hybridkabel PHC2522
2 x Balanced signal / DMX-AES, 2 x CAT7 S/FTP & 3G2.5 Power kabel

PHC2522 er et hybridstrøm / signal / netværkskabel, der består af 3 x 2,5 mm² strømafsnit, 2 x signal og 2 x CAT 7 LAN-kabel. Dette er det mest fleksible kabel med hensyn til tilslutning, da 2-signalet og de 2 LAN-kabler kan bruges i de mest forskellige tilfælde, mens 3 x 2,5 mm² kabler giver strøm til alt udstyr. Alle sektioner har en separat jakke, der gør det nemt at opdele kablerne i slutningen.
Diameter Ø= 20,9 mm


Inner conductor Power Insulation Material PVC 3.7 mm (Ø)
Colours Blue / Brown / Yellow & Green
Inner jacket Material PVC 10 mm (Ø)
Inner conductor Data Insulation Material FPE 1.55 mm (Ø)
Colours Green / White & Green ; Blue / White & Blue ; Orange / White & Orange ; Brown / White & Brown
Inner jacket Material PVC 6.3 mm (Ø)
Inner conductor Audio Shielding Drain wire TC 7 x 0.2 mm (Ø) (OFC)
Insulation Material FPE 1.55 mm (Ø)
Colours Red / Blue
Inner jacket Material PVC 5 mm (Ø)
Outer jacket Material PVC 20.9 mm (Ø)
Colours Black
Inner conductor Power Material BC 48 x 0.25 mm (Ø) (OFC)
Data Material BC 1 x 0.13 mm (Ø) (OFC)
Power Section 2.5 mm²
Data Section 0.13 mm²
Audio Material TC 7 x 0.2 mm (Ø) (OFC)
Power American Wire Gauge 14 AWG
Data American Wire Gauge 26 AWG
Audio Section 0.22 mm²
Power Number of conductors 3
Data Number of conductors 8 (4 pairs)
Audio American Wire Gauge 24 AWG
Number of conductors 2


Electrical Characteristics


Max. operation voltage Power 500 V
Max. conductor DC resistance 7.98 (Ohm / Km)
148 (Ohm / Km)
85 (Ohm / Km)
Characteristic impedance 110 Ohm

Information

Type:	Fleksibel kabel
Længde:	Afklip metermål
